主要参数

  • imx6核心板分辨率:800X480、1024X600

  • imx6核心板尺寸:7寸屏

  • imx6核心板接口:RGB 24Bit

  • imx6核心板温宽:-20℃~+70℃

  • imx6核心板背光寿命:20000 Hr

  • imx6核心板功率:2W Max

  • imx6核心板背光类型:LED

7寸电阻电容触摸液晶屏

HW-LCD-070液晶屏是 辉为科技研发生产用于与AM335 IMX6UL IMX6 A5D3开发板工控板配套使用的7寸屏,支持4线电阻触摸和电容触摸。接口采用50Pin 0.5mm 间距的FPC连接器。背板支持台湾群创 天马等品牌屏也支持 组装屏,背板内置背光驱动电路、各种偏置电压电路,外部接口只需提供+5V/+3.3V/GND及RGB信号 屏幕即可使用,极大的减少外部电路且提供掉电保护功能。另外,HW-LCD-070兼容电阻屏与电容屏,方便客户需求的更改及产品的多样性。

imx6ull老化出货

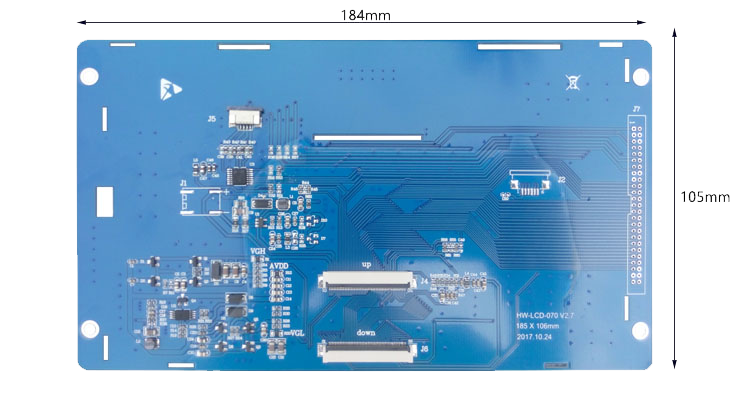

尺寸大小

imx6ull老化出货

基本特性

项目 参数说明
产品型号 HW-LCD-070
液晶屏型号 台湾群创AT070TN92
显示区域尺寸 7inch 154.08 (W) x 85.92 (H)
液晶尺寸 184(W) × 105.0(H) × 5.5(D) mm
宽高比 16:9
显示类型 TN,常白显示, 透射式
分辨率 800 x 480 x 3(RGB)
接口 RGB
亮度 300 cd/m2 (Typ)
对比度 800 (Typ)
色彩深度 24Bit(16.7M)
像素间距 0.1926 (H) x 0.1790(V)
背光驱动类型 白光LED
背光寿命 20000 Hr
驱动电路(包含各个驱动电压) 背板内置
背光电路输入电压 5V (2W Max)
液晶屏电源电压 3.3V (240mW Black Mode Typ)
背光类型 LED
重量 150g(typ)
工作温湿度 温宽:-20℃~+70℃ 相对湿度:5%~95
存储温度 -30℃~+80℃
触摸屏类型 四线电阻屏 I2C电容触摸屏(5点)

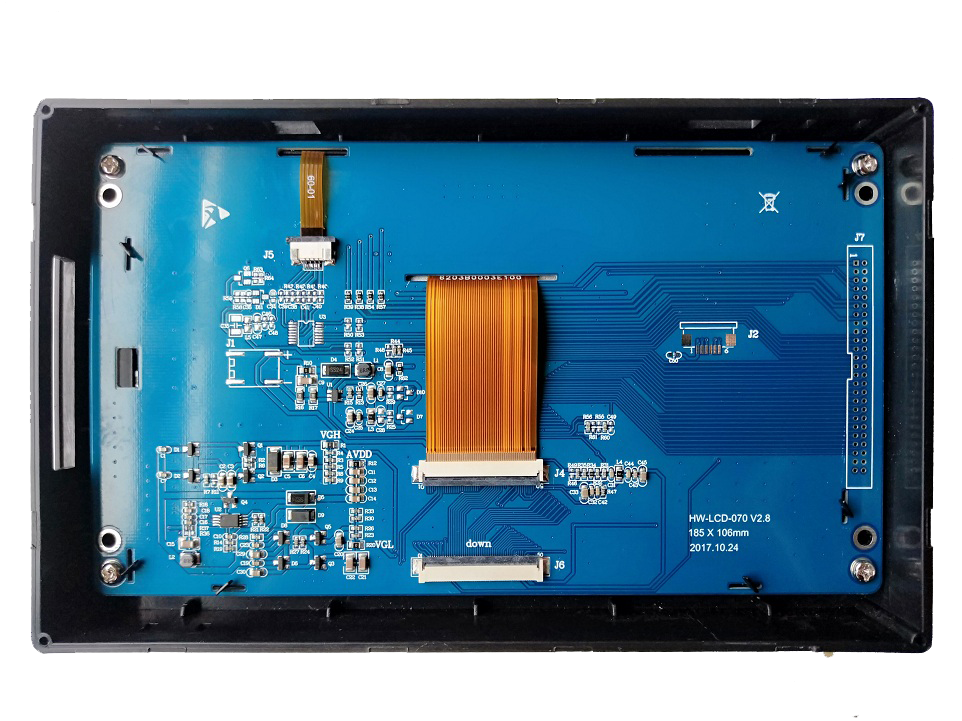

安装

imx6核心板

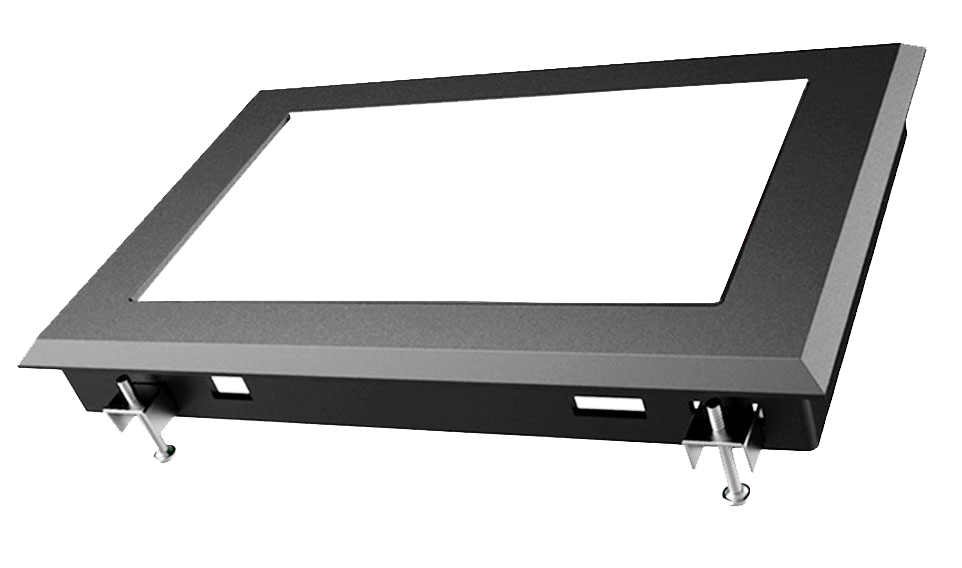

外盒

imx6核心板
imx6核心板
imx6核心板
imx6核心板
