为什么选择辉为HW-IMX6-CORE?

核心板支持单双四核,软硬件上P2P兼容,方便升级维护或差异化产品;
最小系统集成在核心板上,只需供电,系统工作;
核心板采用高精密8层沉金工艺PCB,设计严格控制阻抗及完整的参考平面;
经典的双排插针形式,固定牢靠,返修排故简单;
高低温、静电、浪涌等多种专业测试,性能稳定;
减少客户开发难度加快产品上市时间;

imx6ul

芯片系统框图及特性

I.MX6芯片系统框图 imx6 芯片
HW-IMX6-CORE 特点
功能模块 参数说明
CPU ARM Cortex™-A9主频1GHz ,NEON MPE 媒体处理引擎,单核、双核、四核可无缝扩展,最高可达1.2GHz,具有ARMv7、Neon、VFPv3和Trustzone支持
内存RAM 四核/双核:DDR3-1066 533MHz (1066MTPS) 位宽64bit 1GB 标配 (容量可选配)
单核:DDR3-800 400MHz (800MTPS) 位宽32bit 512MB标配 (容量可选配)
存储ROM 4GB eMMC flash(容量可选配)
NandFlash (选配)
SPI 串行NorFlash (选配)
GPU GPU 3Dv4 —Vivante GC2000, 200Mtri/s 1000Mpxl/s,OpenGL ES 2.0 & Halti,CL EP
卓越的3D图形性能,最多支持四个shader核,200MT/s
GPU 2Dv2(矢量图形) -Vivante GC355, 300Mpxl/s,
GPU VG —OpenVG 1.1
GPU 2D(复合)—Vivante GC320, 600Mpxl/s, BLIT
独立的2D和/或矢量加速引擎
支持3D影像的图形传感器
VPU 支持硬件编解码:
1080p 30fps 解码(H.264, VC1, RV10, DivX, etc.)
1080p 30fps 编码(H.264, etc.)
支持多码流的HD视频引擎,在高性能家族中支持1080p60解码、1080p30编码和3D视频播放
E2PROM 1 片加密芯片提供全球唯一ID
网口 核心板集成10M/100M/1000M自适应以太网PHY AR8035-AL1B/QFN40P-0.4
音频CODE 核心板集成WM8960音频CODE
USB 2 路 USB2.0接口
CAN 2 个兼容 2.0A/B 协议的 FLEXCAN2.0
UART 5个UART, 最高5.0 Mbps
Temperature -40°C to 105°C (Tj)

强悍的多媒体处理能力

显示接口:
HDMI接口 支持HDMI 1.4
LVDS接口 支持单8 双8接口 单8可达165 Mpixels/sec 双8可达 85 MP/sec
RGB接口 24bit 数据位, WUXGA at 60 Hz or dual HD1080 and WXGA at 60 Hz
MIPI/DSI接口
最大分辨率1080p

imx6芯片

严格的质量管理体系ISO9001:2015贯穿生产所有环节

imx6 芯片

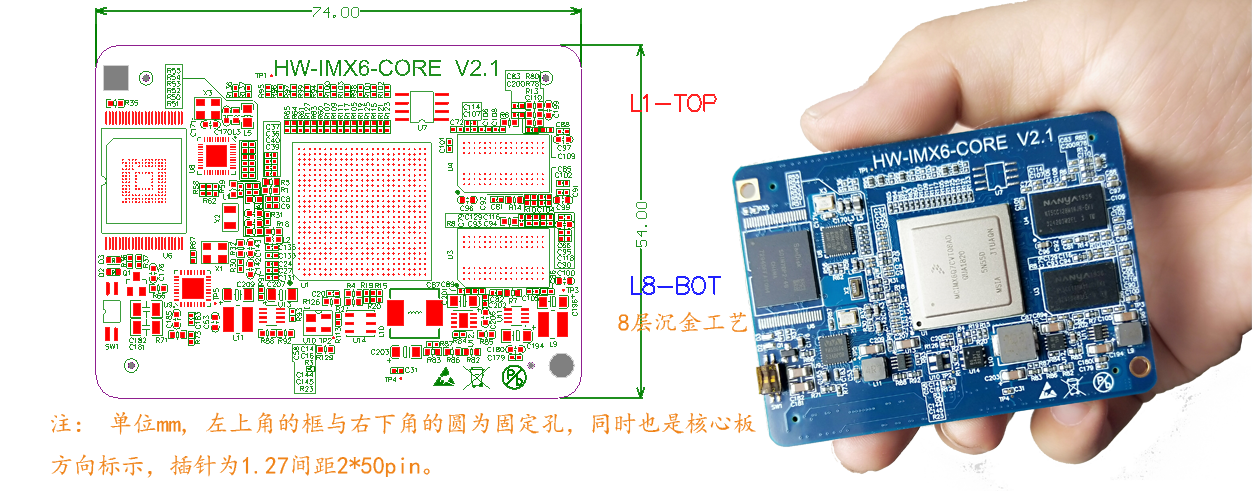

尺寸74X54mm (比身份证更小)

imx6 芯片

严格控制阻抗及完整的参考平面

imx6 芯片

HW6-IMX6-CORE 工业级核心板

工业级用料,工业级设计,在粉尘、高低温、振动、绝缘电阻、耐压测试、冲击电压、快速瞬变脉冲群干扰、浪涌干扰、静 电干扰中确保7X24小时的工业环境下稳定运行。

电气特性
类目 内容 备注
工作温度 -40~105℃ 可选
工作湿度 5~95% RH 标配
平均无故障时间MTBF 大于 10万小时 标配
电源输入 5V DC 标配
功耗 0.425w 可选
抗震性 20G / 0 - 600 Hz 标配
IO 电平 3.3V 标配

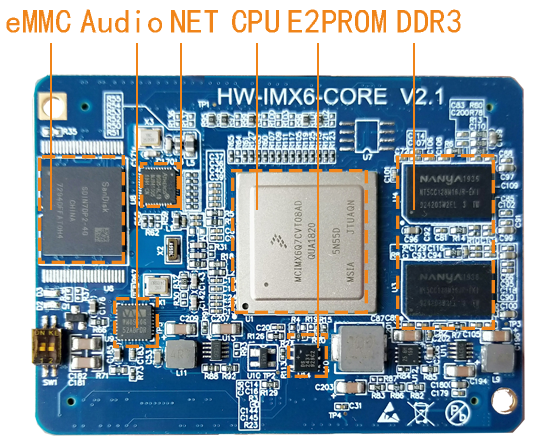

HW-IMX6-CORE核心板标识图 HW6UL-CORE标识图

HW6-IMX6-CORE底板

HW6-IMX6-CORE底板HW-IMX6-GKA是我司基于NXP IMX6自主研发的一款应用于3D打印、点钞机、车载终端、IOT物联网网关工控板;设计采用核心板+底板的模式,为接口多元化的工控行业提供了灵活性; 核心元器件集成于核心板上,核心板上百家客户使用验证其可靠性稳定性;

HW-IMX6-GKA底板资源及参数列表
功能模块 参数说明
核心板接口 1.27mm间距双排插针
电源输入 12V直流电源输入
Camera 1路CSI接口摄像头输入
Ethernet 1路10/100Mbps以太网接口
Debug 1路调试串口, 232电平标准
USB Host 2路USB Host接口,采用Type A型连接器
TF Card 1路Micro SD卡接口
TP 1路电阻电容触摸屏接口
RTC 外部独立RX8025
LCD 24BIT LCD接口,默认800x480分辨率,最大WXGA(1366x768) (60 Hz)
Audio 1路3.5mm耳机输出接口,1路3.5mm音频输入接口
LED 1路电源指示灯
4G module Mini PCI-E USB LTE module 接口
SIM卡座 1路SIM卡座
WIFI/BT 天线 1路SMA接口WIFI/BT天线座
Expansion Header 2.54MM间距排针公座,包含GPIO,ESPI,UART,I2C等信号
HW-IMX6-GKA底板标识图 imx6ul标识图

软件资源

软件资源及文档资源丰富,高效的技术支持加速产品开发。

imx6软件资源 软件 资源列表(2/2)
类别 名称 描述信息 源码
文件系统 QTrootfs 文件系统 YES
rootfs 基于Yocto构建终端型的通用文件系统 YES
应用程序 GPIO KEY 按键例程 YES
GPIO LED 指示灯例程 YES
NET TCP/IP Sokect C/S例程 YES
RTC 实时时钟例程 YES
RS232 RS232例程 YES
Audio Audio例程 YES
LCD 显示屏例程 YES
Camera 摄像头显示例程 YES
Cross compiler 4.9 Hardfloat BINARY

* 更多软件资源持续更新中……

软件 资源列表(1/2)
类别 名称 描述信息 源码
引导程序 U-boot 第一级引导启动程序uboot2015.04 YES
Linux内核 Image 基于官方imx_3.14.52_ga版本 YES
设备驱动 I2C I2C总线驱动 YES
USB Host USB Host驱动 YES
USB OTG USB OTG驱动 YES
SPI SPI总线驱动 YES
Ethernet 10M100M驱动 YES
MMC MMC/eMMC/TF卡存储驱动 YES
LCD LCD驱动 YES
PWM PWM控制 YES
RTC 实时时钟驱动 YES
IO驱动 GPIO驱动 YES
Touch 电容触摸 YES
Audio WM8960驱动 YES
Camera Ov5640驱动 YES
WiFi&BT RTL8188驱动 YES
Watchdog Watchdog驱动 YES
LTE模块 支持移远EC20,使用USB驱动 YES

遵循GPL协议开源
