HW33-CORE核心板
- 基于全志A33，Cortex-A7 4核1.2GHz主频；
- 内存1GB DDR3L Clock频率400MHz(标配)；
- 存储8GB eMMC(标配)；
- 支持Android和Debian双系统；
- 尺寸52mm x 47mm；
- 温宽-20°— 85°。
 |
 |
|
|
HW33-CORE核心板
成本最具竞争力，ARM核心板只需5V即可工作，采用电源管理芯片，让系统可以动态调节输出电压，并配合应用处理器系统实现多种工作模式的转换。
出货最多最稳定的四核安卓解决方案
通过安卓6.0 GMS认证
支持Android、Debian双系统
邮票孔144PIN，小尺寸，引出CPU所有引脚

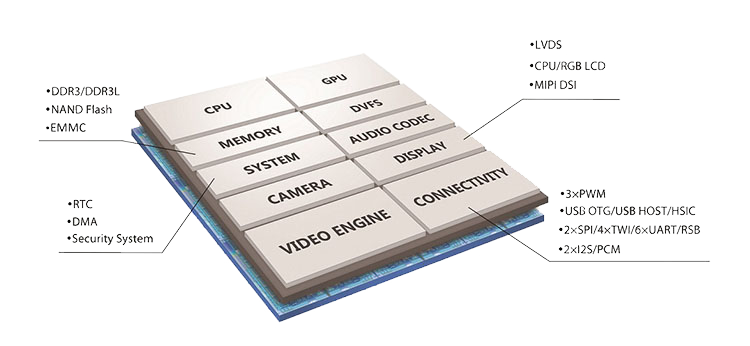

| 功能模块 | 参数说明 |
| ARM核 | 四核ARM Cortex™-A7主频1.2Ghz |
| 主频 |
4x Cortex-A7 @ 1.2GHz 256KB 一级缓存 512KB 二级缓存 |
| GPU |
Mali400MP2 支持 OpenGL ES 2.0 / VG 1.1 标准 |
| 内存 | DDR3/DDR3L SDRAM 2片512M DDR3 共1G 内存 |
| 存储 | 8GB e.MMC |
| 视频 |
支持1080p@60视频播放 支持多种格式高清解码： Mpeg1/2, Mpeg4 SP/ASP , GMC, H.263 H.264,WMV9/VC-1, VP8 等 支持H.264 High Profile编码1080p @ 60fps，符合HTTP， RTSP，HLS，RTMP、MMS 流媒体协议 支持 OpenMax协议 |
| 显示 |
支持 1/2/4 线 MIPI DSI 最高分辨率达1280x800 支持 MIPI DSI V1.01和MIPI D-PHY V1.00 支持命令模式和视频模式（同步脉冲的非突发模式，同步事件的非突发模式和突发模式） 支持RGB /LVDS 最高分辨率达 1280x800 |
| 音频 | 集成音频CODE，含两路差分模拟MIC及耳机 |
| 摄像头 |
集成并行摄像头传感器接口CSI 支持5M CMOS 传感器 支持8-bit YUV 传感器 |
| PMU 电源管理单元 | AXP223 提供了一个快速接口，让系统可以动态调节输出电压，并配合应用处理器系统实现多种工作模式的转换。 |
| UART | 4个UART， 其中1路调试串口 |
| Temperature | -20°C to 85°C (Tj) |
提供CPU 90%资源 硬件设计参考 驱动及应用测试 大量物联网无线技术的支持( WIFI 4G NB模块 LoRa模块 Zigbee), 快速构建物联网网关；应用于智慧灯杆、新零售自动售货/售票机、车联网(V2X)、电力物联网、高性能仪器仪表（工业及医疗）、工业控制。
采用高性价比的Allwinner A系列CPU A33，电源管理芯片AXP223、DDR3、eMMC存储器 邮票孔接口而设计的ARM核心板。HW33-CORE具有高性能、高性价比、长供货时间的特点， 这是出货最多最稳定的四核平板解决方案。
| 功能 | 参数 | 配置 |
|---|---|---|
| CPU |
标配A33 其他型号批量可选配 |
可选 |
| 电源管理芯片 | 5V供电 | 标配 |
| DDR3 | 标配1GB，容量可选配 | 可选 |
| eMMC | 标配8GB，容量可选 | 可选 |
| 尺寸 | 52mm x 47mm | 标配 |
| Expand IO Connector |
连接器：邮票孔 GPIOs ：103 |
标配 |
| 核心板工作温度 | 工业级：-20℃-85℃ | 可选 |
| 核心板PCB工艺 | 6层板设计，沉金工艺，独立的完整接地层，无铅化工艺 | 标配 |
HW33-CORE底板BOXPC3301是我司基于Allwinner A33自主研发的一款应用于3D打印、点钞机、车载终端、IOT物联网网关工控板;设计采用核心板+底板的模式，为接口多元化的工控行业提供了灵活性; 核心元器件集成于核心板上，核心板上百家客户使用验证其可靠性稳定性;
| 功能模块 | 参数说明 |
|---|---|
| 核心板接口 | 邮票孔 |
| 电源输入 | 12V直流电源输入 |
| 显示 | VGA接口 |
| Ethernet | 1路10/100Mbps以太网接口 |
| 串口 | 1路调试串口, 232电平标准，3路RS232电平3线制串口 3路硬件自动控制流控RS485 |
| USB Host | 2路USB Host接口，采用Type A型连接器 |
| TF Card | 1路Micro SD卡接口 |
| TP | USB接口电阻电容红外触摸屏 |
| RTC | 外部独立RTC时钟芯片，锂电池供电 |
| Audio | 1路3.5mm耳机输出接口 |
| LED | 1路电源指示灯 1路用户自定义LED灯 |
| 4G module | Mini PCI-E USB LTE module 接口 |
| SIM卡座 | 1路SIM卡座 |
| WIFI/BT 天线 | 1路SMA接口WIFI/BT天线座 |
| IO口 | 1路继电器输出 3路COMS管输出 5路IO输入 |
软件资源及文档资源丰富，高效的一对一的技术支持加速产品开发。
软件 资源列表（2/2）
| 类别 | 名称 | 描述信息 | 源码 |
|---|---|---|---|
| 文件系统 | QTrootfs | 文件系统 | YES |
| rootfs | 基于Yocto构建终端型的通用文件系统 | YES | |
| 应用程序 | GPIO KEY | 按键例程 | YES |
| GPIO LED | 指示灯例程 | YES | |
| NET | TCP/IP Sokect C/S例程 | YES | |
| RTC | 实时时钟例程 | YES | |
| RS232 | RS232例程 | YES | |
| Audio | Audio例程 | YES | |
| LCD | 显示屏例程 | YES | |
| Camera | 摄像头显示例程 | YES | |
| Cross compiler | 4.9 Hardfloat | BINARY |
* 更多软件资源持续更新中……
| 类别 | 名称 | 描述信息 | 源码 |
|---|---|---|---|
| 引导程序 | U-boot | 第一级引导启动程序uboot2011.09 | YES |
| Linux内核 | Image | Linux3.4 | YES |
| 设备驱动 | I2C | I2C总线驱动 | YES |
| USB Host | USB Host驱动 | YES | |
| USB OTG | USB OTG驱动 | YES | |
| SPI | SPI总线驱动 | YES | |
| Ethernet | 10M100M驱动 | YES | |
| MMC | MMC/eMMC/TF卡存储驱动 | YES | |
| LCD | LCD驱动 | YES | |
| PWM | PWM控制 | YES | |
| RTC | 实时时钟驱动 | YES | |
| IO驱动 | GPIO驱动 | YES | |
| Touch | 电容触摸 | YES | |
| Audio | A33内部CODE驱动 | YES | |
| Camera | Ov5640驱动 | YES | |
| WiFi&BT | RTL8188驱动 | YES | |
| Watchdog | Watchdog驱动 | YES | |
| LTE模块 | 支持移远EC20，使用USB驱动 | YES |
