为什么选择恩智浦i.MX6UL 辉为HW6UL-CORE?

高性能与低功耗:借助于ARM Cortex-A7内核的功耗与性能,IMX6UL做到了性能与功耗的完美结合。
低成本:Imx6ul核心板在设计上充分考虑到了BOM成本,目标定位在中低档产品,Layout采用6层电路板。
稳定安全:接口采用插针形式,不仅为客户减少开发难度加快产品上市时间,而且固定牢靠,返修排故简单。
技术支持:Linux系统完全开源,支持这款核心板的不仅仅是我们团队,更有成千上万的linux爱好者及强大的NXP技术团队。

imx6ul

芯片系统框图及特性

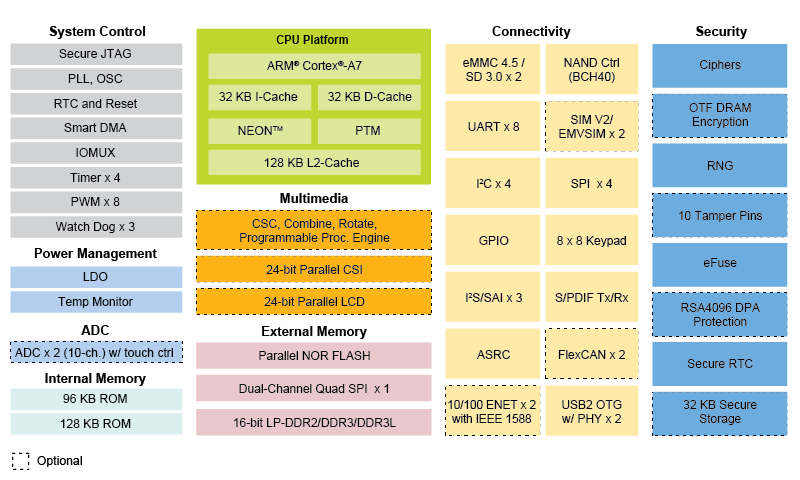

I.MX 6UltraLite芯片系统框图 imx6 Mini芯片
NXP i.MX6UL芯片特点
功能模块 参数说明
ARM核 ARM Cortex-A7 MPCore™ 平台
主频 Cortex-A7 @ 528MHz, 512kB L2
协处理器 Cortex-A7 NEON MPE(媒体处理引擎)协处理器
硬浮点 32 双精度 VFPv3 浮点寄存器
LCD 24BIT 最高支持WXGA (1366 x 768) (60 Hz时)
CSI 一个并行摄像头端口,最高支持 24 位和 148.5 MHz像素时钟
加密 硬件算法加密
SDIO/eMMC 两个MMC/SD/SDIO 支持 SDIO 2.0 协议和 eMMC4.4 协议
USB 2 路 USB2.0 OTG 接口
CAN 2 个兼容 2.0A/B 协议的 FLEXCAN2.0
NET 2 个独立的10/100 MAC 网络
GPIO 70 个 GPIO 接口,可配置为中断或开关量输入输出
Audio 3 个SAI 模块提供有同步音频接口
ADC 2个12位精度的0-3.3V电平的低速ADC
UART 8个UART, 其中1路调试串口
I2C 4个高速I2C
ADC 1个4线/5线电阻式触摸屏接口
JATA 1个ARM Cortex A7 JTAG测试口
Packages 14x14mm, 0.5p
Temperature -40°C to 105°C (Tj)

配套齐全

提供CPU 90%资源 硬件设计参考 驱动及应用测试 大量物联网无线技术的支持( WIFI 4G NB模块 LoRa模块 Zigbee), 快速构建物联网网关;应用于智慧灯杆、新零售自动售货/售票机、车联网(V2X)、电力物联网、高性能仪器仪表(工业及医疗)、工业控制。

imx6芯片

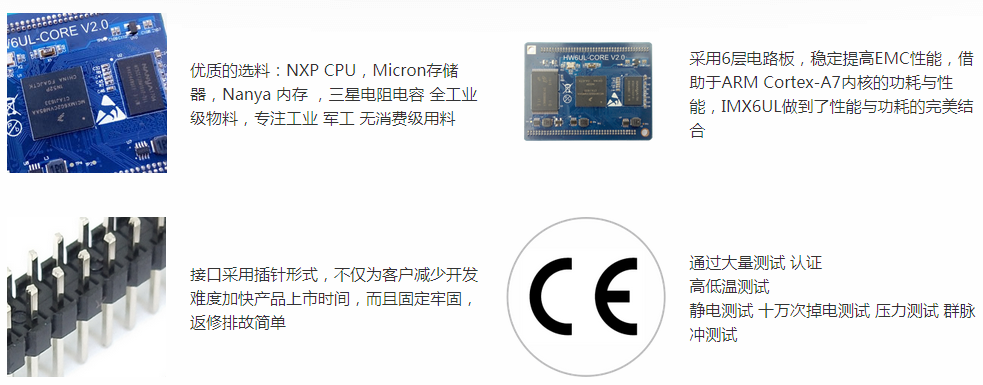

超高产品质量:选料、设计、测试认证全方位保证

imx6 Mini芯片

HW6UL-CORE核心板

采用高性价比的NXP i.MX6UL系列CPU,电源芯片、DDR3、eMMC存储器/NandFlash 工业连接器。HW6UL-CORE具有高性能、高性价比、长供货时间的特点。

HW6UL-CORE核心板资源及参数列表
功能 参数 配置
CPU 工业级标配MCIMX6G2CVM05AB
其他型号批量可选配
可选
电源管理芯片 5V供电 标配
DDR3 标配256MB和512MB,容量可选配 可选
Nand Flash 标配256MB,容量可选 可选
eMMC 标配4GB,容量可选 可选
尺寸 60mm x 46mm 标配
Expand IO Connector 连接器:双排插针
GPIOs :103
标配
核心板工作温度 工业级:-40℃-105℃ 可选
核心板PCB工艺 6层板设计,沉金工艺,独立的完整接地层,无铅化工艺 标配

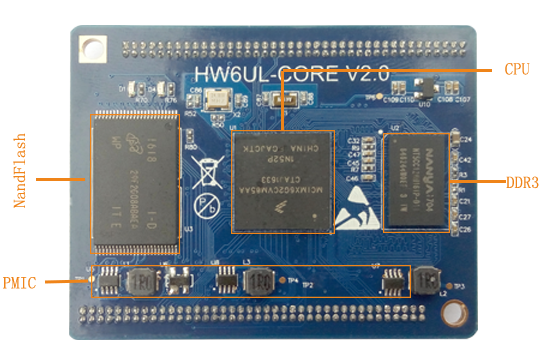

HW6UL-CORE核心板标识图 HW6UL-CORE标识图

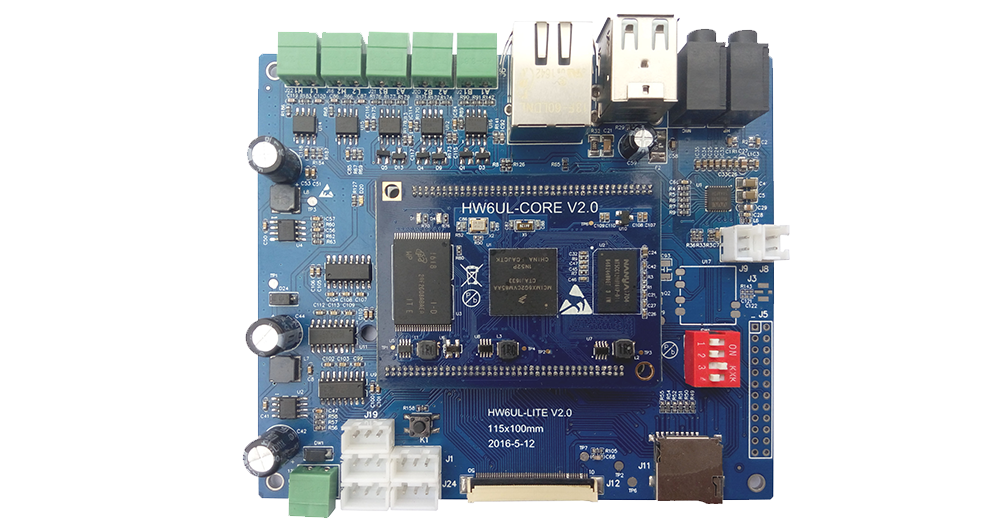

HW6UL-CORE底板

HW6UL-CORE底板HW6UL-LITE是我司基于NXP IMX6UL自主研发的一款应用于3D打印、点钞机、车载终端、IOT物联网网关工控板;设计采用核心板+底板的模式,为接口多元化的工控行业提供了灵活性; 核心元器件集成于核心板上,核心板上百家客户使用验证其可靠性稳定性;

HW6UL-LITE底板资源及参数列表
功能模块 参数说明
核心板接口 1.27mm间距双排插针
电源输入 12V直流电源输入
Camera 1路CSI接口摄像头输入
Ethernet 1路10/100Mbps以太网接口
Debug 1路调试串口, 232电平标准
USB Host 2路USB Host接口,采用Type A型连接器
TF Card 1路Micro SD卡接口
TP 1路电阻电容触摸屏接口
RTC 外部独立RX8025
LCD 24BIT LCD接口,默认800x480分辨率,最大WXGA(1366x768) (60 Hz)
Audio 1路3.5mm耳机输出接口,1路3.5mm音频输入接口
LED 1路电源指示灯
4G module Mini PCI-E USB LTE module 接口
SIM卡座 1路SIM卡座
WIFI/BT 天线 1路SMA接口WIFI/BT天线座
Expansion Header 2.54MM间距排针公座,包含GPIO,ESPI,UART,I2C等信号

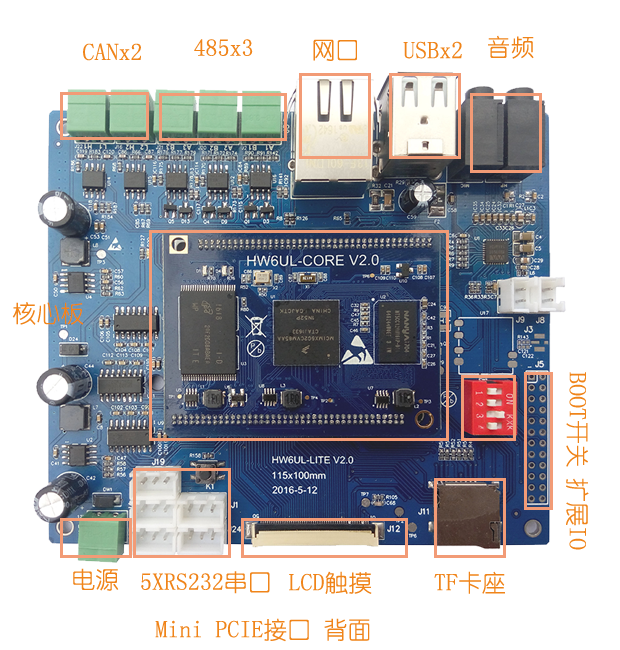

HW6UL-LITE底板标识图 imx6ul标识图

软件资源

软件资源及文档资源丰富,高效的技术支持加速产品开发。

imx6软件资源 软件 资源列表(2/2)
类别 名称 描述信息 源码
文件系统 QTrootfs 文件系统 YES
rootfs 基于Yocto构建终端型的通用文件系统 YES
应用程序 GPIO KEY 按键例程 YES
GPIO LED 指示灯例程 YES
NET TCP/IP Sokect C/S例程 YES
RTC 实时时钟例程 YES
RS232 RS232例程 YES
Audio Audio例程 YES
LCD 显示屏例程 YES
Camera 摄像头显示例程 YES
Cross compiler 4.9 Hardfloat BINARY

* 更多软件资源持续更新中……

软件 资源列表(1/2)
类别 名称 描述信息 源码
引导程序 U-boot 第一级引导启动程序uboot2015.04 YES
Linux内核 Image 基于官方imx_3.14.52_ga版本 YES
设备驱动 I2C I2C总线驱动 YES
USB Host USB Host驱动 YES
USB OTG USB OTG驱动 YES
SPI SPI总线驱动 YES
Ethernet 10M100M驱动 YES
MMC MMC/eMMC/TF卡存储驱动 YES
LCD LCD驱动 YES
PWM PWM控制 YES
RTC 实时时钟驱动 YES
IO驱动 GPIO驱动 YES
Touch 电容触摸 YES
Audio WM8960驱动 YES
Camera Ov5640驱动 YES
WiFi&BT RTL8188驱动 YES
Watchdog Watchdog驱动 YES
LTE模块 支持移远EC20,使用USB驱动 YES

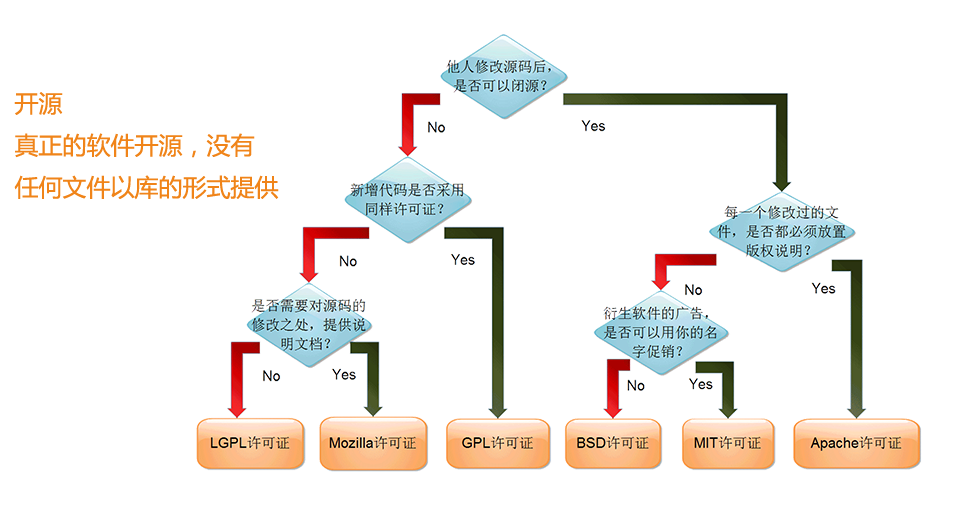

遵循GPL协议开源
